Cara Kerja Pompa Self-Priming: Langkah-Langkah Startup, Waktu Priming, dan Perbaikan Kesalahan

Bagaimana Pompa Self-Priming Sebenarnya Memindahkan Udara Keluar dari Saluran Hisap

Pompa self-priming tanpa segel seri WFB yang mengangkat air sejauh 4 m dari bak biasanya mencapai aliran penuh dalam 45 hingga 90 detik. Jika tekanan pelepasan masih tetap setelah tiga menit, matikan motor. Pompa yang terus mengejar kebocoran udara akan memanas, merusak bagian-bagiannya yang berputar dan tetap tidak menghasilkan apa-apa, dan pada sebagian besar kasus, penyebabnya terletak pada sisi isap.

Alasan mengapa sisi hisap mendominasi adalah sederhana. Pompa self-priming bukanlah pompa vakum. Ia tidak memiliki perangkat penanganan udara terpisah yang dipasang di sampingnya. Ia menggunakan cairan yang sudah ada di dalam casingnya untuk menarik udara keluar dari pipa hisap secara berulang-ulang. Apa pun yang memungkinkan udara masuk kembali, atau yang mengurangi volume cairan yang tersedia untuk aliran tersebut, akan memperlambat proses atau menghentikannya sepenuhnya.

Di dalam casing terdapat ruang priming berukuran besar yang mengelilingi dan berada di atas impeler. Sebelum penyalaan pertama, ruangan tersebut harus diisi dengan cairan melalui sumbat priming hingga mencapai tingkat yang ditandai atau meluap. Cairan yang disimpan tersebut adalah satu-satunya alat yang dimiliki pompa untuk menggerakkan udara.

Saat motor dihidupkan, impeler membuang cairan yang disimpan ke luar. Tekanan pada mata impeler turun di bawah tekanan atmosfer, sehingga udara dari saluran hisap masuk dan bercampur dengan cairan. Campuran didorong ke dalam ruang pemisahan di sisi pelepasan, di mana ia melambat, udara terpisah dan keluar melalui sambungan pelepasan, dan cairan turun kembali ke mata impeler untuk dibuang kembali. Setiap lintasan menghilangkan sebagian kolom udara di saluran hisap. Ketika saluran sudah penuh dengan cairan, priming selesai dan tekanan pelepasan naik ke titik tugas.

Siklus tersebut menjelaskan tiga hal yang sering membuat operator salah. Waktu priming sebanding dengan volume udara yang harus dikeluarkan, itulah sebabnya saluran hisap yang panjang atau besar memerlukan waktu lebih lama dibandingkan saluran hisap langsung yang pendek. Kebocoran udara kecil yang tidak pernah terlihat pada uji tekanan dapat menambah waktu satu menit atau lebih, karena pompa terus mengisi ulang pipa yang sama. Dan level cairan dalam casing sama pentingnya dengan komponen mekanis lainnya, karena casing yang terisi setengah memiliki jumlah lintasan yang lebih sedikit per menitnya.

Desain tanpa segel menghilangkan salah satu sumber masalah terbesar. Pada WFB dan pompa self-priming non-seal serupa, poros tidak melewati dinding casing pada segel yang berputar, sehingga tidak ada permukaan segel mekanis yang dapat mencetak, tidak ada kelenjar yang menetes, dan tidak ada rongga segel untuk mengalirkan udara. Pada pompa yang menggunakan segel mekanis, segel tersebut merupakan item keausan normal dan menjadi jalur udara setelah permukaannya aus.

Perbedaannya terlihat pada saat commissioning. Itu pompa self-priming otomatis tanpa segel keluarga ini dibuat untuk tugas-tugas yang saluran hisapnya panjang, pompa berada di atas permukaan cairan dan tidak ada orang yang bisa mengisi ulang casing setiap shift.

Kinerja priming dapat diukur, dan ada baiknya menuliskan angka-angka tersebut ke dalam catatan komisioning. Tabel di bawah memberikan kisaran realistis untuk air jernih pada suhu 20 derajat Celcius dengan selubung terisi hingga tingkat yang ditandai dan saluran hisap satu ukuran lebih besar dari saluran masuk pompa.

Pemeriksaan Pra-Mulai Yang Memutuskan Apakah Pompa Dalam Keadaan Prima

Kebanyakan kegagalan priming terjadi sebelum motor dihidupkan. Enam pemeriksaan memakan waktu sekitar sepuluh menit dan menghapus sebagian besar pemeriksaan.

Seri Pompa Self-Priming Bebas Segel WFB Seri pompa self-priming bebas segel untuk tugas kimia, kota, dan pemurnian air; desain tanpa segelnya mengurangi risiko kebocoran saat pelapisan dasar dan perawatan. Lihat Produk →

Dua dari pemeriksaan ini layak mendapat tempat permanen dalam rutinitas operator: ketinggian selubung dan kekencangan saluran hisap. Diantaranya, mereka bertanggung jawab atas sebagian besar panggilan yang dimulai dengan pompa yang tidak akan mengangkat air.

Urutan Awal, Langkah demi Langkah

Prosedur di bawah ini sesuai dengan pompa self-priming horizontal pada bak basah dengan katup kaki, yang mencakup sebagian besar tugas drainase, pemindahan, dan air limbah. Pemasangan vertikal dan poros panjang mengikuti logika yang sama dengan katup yang disusun berbeda.

1. Pastikan pompa terisi daya hingga tingkat yang ditandai. Jika casing sudah terkuras sejak terakhir kali dijalankan, isi kembali casing tersebut melalui sumbat cat dasar.
2. Buka katup hisap sepenuhnya dan biarkan terbuka. Pelambatan pada sisi hisap pompa self-priming akan menyebabkan kavitasi dan memperlambat siklus pembuangan udara.
3. Atur katup pelepasan seperempat hingga sepertiga terbuka. Udara lebih mudah keluar dari casing melawan tekanan balik yang rendah.
4. Periksa apakah saluran pembuangan belum penuh dengan cairan di bawah tekanan dari sumber lain. Pelepasan bertekanan dapat mendorong air kembali ke dalam casing dan membanjiri ruang priming.
5. Nyalakan motor dan perhatikan ammeternya, bukan pipanya. Selama penanganan udara, arus mendekati tanpa beban; saat cairan tiba, cairan itu naik menuju titik tugas.
6. Dengarkan perubahannya di catatan. Campuran udara-cair menghasilkan suara yang kasar dan bergelombang, dan menjadi stabil serta senyap saat udara terakhir keluar.
7. Perhatikan pengukur tekanan pelepasan. Ini harus mulai naik dalam jendela priming yang diharapkan dari tabel di atas.
8. Jika tidak ada kenaikan tekanan dalam tiga sampai lima menit, matikan motor dan selidiki. Pengoperasian yang terus menerus tanpa aliran cairan akan memanaskan casing dan merusak seal, bearing, dan cincin keausan.
9. Setelah aliran terbentuk, buka katup pelepasan secara perlahan ke titik tugas. Atur aliran dengan katup pelepasan, jangan pernah dengan katup hisap.
10. Catat vakum hisap, tekanan pelepasan, dan arus motor pada titik tugas. Bandingkan dengan kurva yang dipublikasikan untuk model pompa.
11. Periksa area segel dan kelenjar. Segel mekanis seharusnya tidak menunjukkan aliran yang terlihat, dan kelenjar yang dikemas harus menetes perlahan dan terus-menerus, bukannya mengering.
12. Setelah tiga puluh menit berjalan stabil, periksa suhu rumah bantalan dengan tangan atau dengan termometer kontak dan dengarkan getaran atau kebisingan baru.

Seperti Apa Tampilan Normal pada Alat Pengukur

Catatan commissioning hanya berguna jika operator mengetahui pembacaan mana yang menunjukkan pengoperasian yang sehat. Pada sebuah pompa yang mengangkat air bersih setinggi 4 m pada titik desainnya, pola berikut ini tipikal.

• Pengukur vakum hisap: pembacaan stabil antara 0,02 dan 0,05 MPa, tanpa fluktuasi cepat. Alat pengukur yang berayun keras menunjukkan bahwa pompa sedang menarik udara.
• Pengukur tekanan pelepasan: stabil pada atau mendekati tekanan desain, dengan sedikit penurunan seiring peningkatan aliran melalui katup pelepasan yang terbuka.
• Ammeter: pada atau di bawah arus beban penuh pelat nama, stabil setelah priming selesai. Pembacaan yang naik secara perlahan selama berlari biasanya berarti cairan memanas atau debitnya terlalu terbatas.
• Aliran: dalam plus atau minus sepuluh persen dari angka desain bila diukur pada titik tugas.
• Suara dan getaran: rata, tanpa bunyi berderak yang menunjukkan adanya kavitasi atau ketukan ritmis yang menunjukkan masalah bantalan atau penyelarasan.
• Area segel: keringkan pada segel mekanis, atau teteskan secara terkontrol pada kelenjar yang dikemas.

Penyimpangan dari pola tersebut adalah peringatan paling awal yang diberikan oleh pompa pemancing otomatis. Meningkatnya vakum dengan penurunan tekanan pelepasan mengarah ke saringan yang tersumbat atau katup hisap yang tertutup sebagian. Penurunan vakum dengan tekanan pelepasan yang tidak berubah biasanya berarti tingkat sumber hisap telah turun dan pompa mulai menarik udara. Meningkatnya arus dengan titik aliran yang tidak berubah karena hambatan mekanis atau viskositas cairan yang lebih tinggi daripada pompa yang dipilih.

Mengapa Waktu Priming Melayang Setelah Commissioning

Sebuah pompa yang menyala dalam 60 detik saat commissioning dan sekarang membutuhkan waktu empat menit tidak mengubah desainnya. Sesuatu dalam sistem telah berubah. Bagan di bawah menunjukkan kontribusi relatif dari penyebab umum, diukur pada lift setinggi 4 m dengan volume isap 22 liter.

Peringkat tersebut konsisten di seluruh instalasi, dan inilah alasan saluran hisap diperiksa sebelum impeler. Kebocoran pada paking tidak memerlukan biaya apa pun untuk diperbaiki dan menyebabkan penundaan yang lebih lama dibandingkan impeler yang aus. Namun, keausan internal memang penting, dan ini mengubah bentuk kurva, bukan titik awal: pompa dengan jarak bebas cincin keausan terbuka akan kehilangan kecepatan priming dan head puncak.

Faktor-faktor yang mempengaruhi waktu priming air secara lebih rinci, termasuk suhu dan geometri pipa, dibahas dalam catatan ini faktor yang mempengaruhi waktu priming , yang layak dibaca bersamaan dengan catatan komisioning.

Tabel Kesalahan: Gejala, Kemungkinan Penyebab, Tindakan Perbaikan

Diagnosis lapangan bekerja paling baik bila gejalanya disesuaikan dengan penyebab yang paling mungkin sebelum ada bagian yang dibongkar. Tabel di bawah mencakup kesalahan yang paling sering dilaporkan pada instalasi self-priming.

Amplop Pengoperasian: Lari Kering, Padatan, Suhu dan Viskositas

Kemampuan self-priming dan toleransi dry-running adalah dua sifat yang berbeda, dan membingungkan keduanya membutuhkan biaya yang mahal. Pompa yang menarik prime-nya sendiri masih membutuhkan cairan di dalam casing untuk mendinginkan dan melumasi bagian-bagian yang berputar. Menjalankan hanya udara selama sepuluh hingga enam puluh detik selama siklus priming normal tidak berbahaya. Sepuluh menit tidak.

Jika proses tidak dapat menjamin cairan pada hisapan, ada dua opsi yang dapat diandalkan. Yang pertama adalah kontrol level cairan yang menghentikan motor sebelum wadah dikosongkan, menggunakan sakelar pelampung atau elektroda yang dihubungkan ke starter. Yang kedua adalah desain yang tahan terhadap pengoperasian kering yang berselang-seling, yang merupakan salah satu alasan mengapa konstruksi WFB tanpa segel umum digunakan dalam layanan drainase dan limbah: tanpa adanya segel yang berputar, modus kegagalan pada pengoperasian kering singkat tidak terlalu parah.

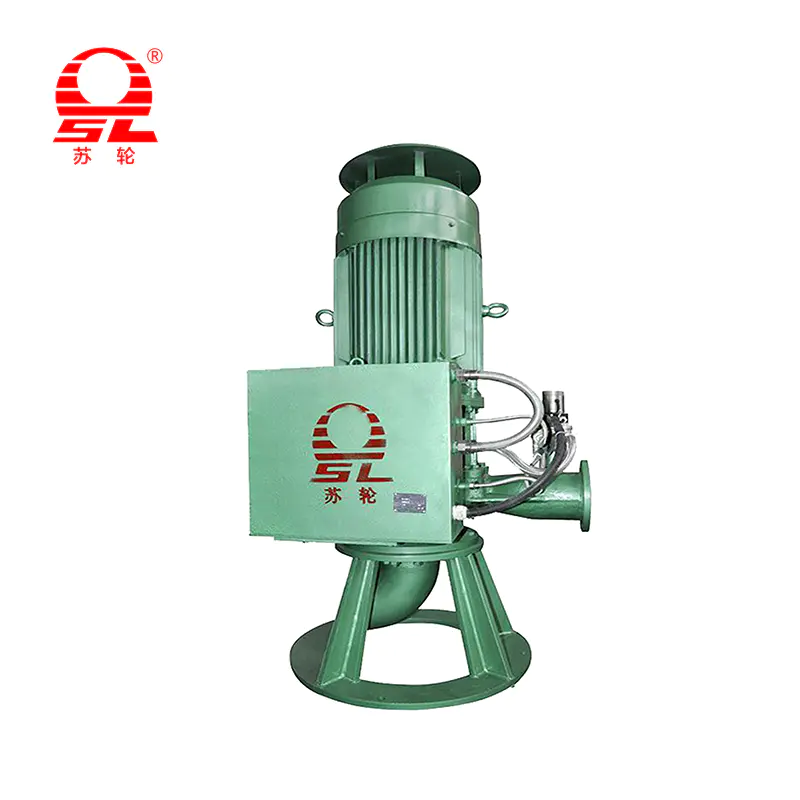

Pompa Self-Priming Otomatis Efisiensi Tinggi GJB Pompa self-priming otomatis dengan kontrol cerdas dan struktur vertikal kompak, cocok untuk tugas kimia, farmasi, pembuangan limbah, dan irigasi dengan beragam bahan. Lihat Produk →

Penanganan benda padat adalah pertanyaan seleksi terpisah. Pompa self-priming tugas sampah melewati bola berukuran sekitar 25 mm hingga 76 mm tergantung pada model dan jenis impeller, dan saringan pada saluran hisap harus cukup kasar agar tidak membutakan padatan yang sama. Pada tugas slurry, material impeler dan jarak antara impeler dan pelat aus lebih menentukan masa pakai dibandingkan ukuran pompa.

• Viskositas: pompa self-priming sentrifugal bekerja paling baik di bawah sekitar 100 cSt. Di atas itu, aliran dan head berkurang dengan cepat dan pompa perpindahan positif biasanya merupakan jawaban yang lebih baik.
• Suhu: casing standar cocok untuk cairan hingga sekitar 80 derajat Celcius. Di atas itu, tentukan bantalan suhu tinggi, gasket yang sesuai, dan segel yang kompatibel dengan cairan, dan perkirakan waktu priming akan bertambah seiring dengan meningkatnya tekanan uap.
• Perendaman hisap: jaga setidaknya satu setengah diameter pipa cairan di atas saluran masuk hisap untuk mencegah pembentukan pusaran dan menarik udara ke bawah.
• Kepala hisap positif bersih: selalu jaga margin setidaknya 0,5 m di atas nilai yang disyaratkan, dan lebih banyak lagi pada cairan panas.
• Siklus kerja: berjalan terus menerus adalah normal. Siklus start-stop yang terlalu sering akan memberikan tekanan pada motor dan seal, jadi ukurlah tangki kontrol yang memberikan paling sedikit empat start per jam.

Matikan, Siaga, dan Mulai Ulang

Hentikan pompa dengan pemancing otomatis dengan cara yang sama setiap saat, karena pematian yang tidak konsisten akan mengubah siklus pemancingan ulang yang singkat menjadi siklus pemancingan penuh.

1. Tutup katup pelepasan secara perlahan untuk mengurangi aliran tanpa menimbulkan lonjakan tekanan pada saluran.
2. Matikan motor dan biarkan pompa meluncur turun. Jangan memulai ulang dalam waktu tiga puluh detik; cairan di dalam casing harus mengendap.
3. Biarkan katup hisap terbuka jika pompa akan segera dihidupkan kembali, sehingga casing dan saluran hisap tetap tergenang air.
4. Untuk waktu siaga lebih lama, isolasi pembuangan dengan katup satu arah, jaga agar casing tetap terisi dan putar poros dengan tangan setiap dua minggu jika pompa dalam keadaan idle dan cairan cenderung mengendap.
5. Kuras casing, seal housing, dan jaket pendingin apa pun sebelum cuaca beku. Cairan yang terperangkap dan mengembang di dalam casing dapat memecahkannya.
6. Dalam tugas air limbah, siram casing setelah dimatikan jika cairan cenderung mengendapkan padatan, dan pada saat yang sama bersihkan saringan.

Memulai ulang setelah periode idle yang lama memerlukan rutinitasnya sendiri. Putar poros dengan tangan untuk memastikan tidak ada yang tersangkut, periksa apakah casing masih terisi, pastikan katup pelepasan berada pada posisi priming dan kemudian perlakukan start sebagai start pertama. Jika pompa tidak digunakan selama berbulan-bulan, perkirakan waktu pemancingan yang lebih lama pada pengoperasian pertama dan perhatikan ammeter lebih cermat dari biasanya.

selang waktu Perawatan yang Menjaga Cat Priming Tetap Andal

Pompa self-priming jarang mati secara tiba-tiba. Mereka kehilangan kinerja sedikit demi sedikit, dan peningkatan tersebut terlihat dalam pemeriksaan rutin.

Dua pengukuran bernilai lebih dari inspeksi visual apa pun. Jarak bebas cincin keausan, yang diukur dengan alat pengukur melalui lubang hisap, memberi tahu Anda apakah pompa masih dapat menghasilkan ruang hampa yang diperlukan untuk melakukan prime dengan cepat. Tren getaran bantalan memberi tahu Anda apakah masalah mekanis berkembang beberapa minggu sebelum menjadi kerusakan. Keduanya cepat diambil dan keduanya termasuk dalam log tertulis.

Menentukan Pompa Self-Priming untuk Kondisi Tugas Nyata

Lembar spesifikasi adalah tempat sebagian besar masalah pengoperasian dicegah atau diciptakan. Pompa yang dipilih berdasarkan aliran dan head saja akan menghasilkan kondisi prima yang buruk dan cepat aus jika kondisi hisap dan sifat fluida dibiarkan kosong.

• Aliran dan head total pada titik tugas, bukan pada titik maksimum kurva.
• Pengangkatan isap sebenarnya dari permukaan cairan ke garis tengah pompa, ditambah panjang dan diameter saluran isap.
• Data fluida: berat jenis, viskositas, suhu, pH, ukuran dan konsentrasi padatan, serta apakah cairan cenderung membentuk busa.
• Bahan konstruksi: besi cor untuk air netral, baja tahan karat atau baja paduan untuk tugas kimia dan sarat garam, bahan yang dikeraskan untuk bubur abrasif.
• Metode penyegelan: segel mekanis dengan konstruksi flush yang benar, atau tanpa segel untuk tugas-tugas di mana risiko masuknya udara atau proses kering tinggi.
• Data motor: daya dengan margin layanan, voltase, peringkat selungkup, dan kelas insulasi yang sesuai, dengan konstruksi tahan ledakan jika lingkungan memerlukannya.
• Pengendalian dan perlindungan: pengendalian tingkat pelampung atau elektroda, perlindungan pengoperasian kering, dan penggerak frekuensi variabel jika tugasnya bervariasi sepanjang hari.

Seri Pompa Self-Priming Efisiensi Tinggi GZB Pompa self-priming hemat energi dengan segel aliran udara labirin dan tanpa keausan segel mekanis, untuk transfer bahan kimia, pengolahan limbah, drainase pertambangan, dan irigasi. Lihat Produk →

Pertanyaan energi juga termasuk dalam spesifikasi. Pompa pemancing otomatis yang bekerja dengan baik di sebelah kanan titik efisiensi terbaiknya akan mengonsumsi lebih banyak daya untuk aliran yang sama dan memuat bantalan lebih keras. Memangkas impeler atau mengubah kecepatan dengan penggerak sering kali akan memulihkan selisihnya dalam waktu satu tahun, terutama pada tugas pendinginan, pemindahan, dan drainase yang dijalankan secara terus-menerus.

Bagaimana Pengujian Pabrik Menghilangkan Kejutan Priming Sebelum Pengiriman

Perilaku priming dapat diukur di meja pengujian, dan pompa yang telah diuji kinerjanya sebelum pengiriman tiba di lokasi dengan masalah pengoperasian yang jauh lebih sedikit. Platform pengujian pompa yang komprehensif dapat memverifikasi karakteristik aliran, head, daya, dan priming pada berbagai ukuran dibandingkan hanya mengandalkan satu pemeriksaan langsung.

Di sisi produksi, hal ini berarti kemampuan pengujian yang mencakup diameter pompa dari sekitar 32 mm hingga 1200 mm, daya motor dari 1,1 kW hingga 1200 kW, dan tegangan suplai dari 380 V hingga 10 kV. Platform dengan jangkauan tersebut memungkinkan rangkaian pompa yang sama untuk diverifikasi di seluruh unit transfer kecil dan mesin drainase atau proses besar tanpa mengirimkan pesanan pelanggan ke pihak ketiga.

Kapasitas produksi juga penting karena alasan yang sama. Dua basis manufaktur dengan luas gabungan mendekati 60.000 meter persegi, enam bengkel produksi, dua bengkel perakitan dan satu bengkel pengujian khusus, dilengkapi dengan lebih dari 160 set peralatan permesinan, memungkinkan pekerjaan casing dan impeller, perakitan dan verifikasi kinerja berada di bawah satu atap. Pekerjaan desain yang dilakukan dengan tim peneliti teknologi fluida universitas memberi umpan balik pada geometri impeler, yang merupakan bagian yang menentukan kecepatan dan efisiensi priming.

Bagi pembeli, nilai praktisnya sederhana. Mintalah catatan pengujian dengan pengiriman: aliran pada titik tugas, head, daya yang diserap dan waktu priming diukur di bangku cadangan. Keempat angka tersebut memberi tahu Anda apakah pompa di fondasi Anda akan berperilaku sesuai perhitungan pemilihan yang dijanjikan.

Pertanyaan yang Sering Diajukan

Bisakah pompa self-priming menjadi kering?

Hanya sebentar. Pompa membutuhkan cairan di dalam casing untuk menciptakan ruang hampa yang menarik udara dari saluran hisap dan untuk membawa panas keluar dari segel dan bantalan. Periode kering singkat sepuluh hingga enam puluh detik selama siklus priming normal adalah bagian dari desain. Mengeringkan selama beberapa menit akan merusak segel, cincin dan bantalan yang aus, jadi pasanglah perlindungan yang rata atau kering jika pasokan cairan tidak dapat diandalkan.

Berapa lama waktu yang dibutuhkan untuk melakukan cat dasar?

Untuk air jernih pada suhu 20 derajat Celcius dengan casing yang terisi daya dengan benar, waktu yang dibutuhkan adalah 25 hingga 45 detik pada ketinggian 2 m, 45 hingga 90 detik pada ketinggian 4 m, dan 90 hingga 150 detik pada ketinggian 6 m. Garis hisap yang lebih panjang dan pengangkatan yang lebih tinggi memperpanjang angka tersebut. Jika melebihi dua kali waktu yang diharapkan, hal ini menunjukkan masuknya udara, saringan yang tersumbat, atau daya selubung yang tidak mencukupi.

Apakah pompa memerlukan katup kaki?

Jika pompa berada di atas permukaan cairan, katup kaki menjaga saluran hisap dan casing tetap tergenang di antara pemberhentian, sehingga start berikutnya menjadi singkat. Tanpanya, saluran akan terkuras kembali dan setiap start menjadi siklus priming penuh. Katup kaki harus terpasang dengan benar; dudukan yang aus mengubah saluran tertutup menjadi bocor dan pompa berperilaku seolah-olah tidak memiliki katup kaki sama sekali.

Mengapa pompa terus kehilangan performa prima setelah bekerja normal selama berjam-jam?

Dua penyebab mencakup sebagian besar kasus. Sebuah pusaran yang terbentuk pada saluran masuk hisap menarik udara turun dari permukaan ketika tingkat bah turun, dan sambungan yang bertahan dalam kondisi statis dapat terbuka sedikit dalam kondisi vakum. Tingkatkan perendaman atau pasang pelat penyekat, lalu periksa sambungan hisap saat pompa sedang bekerja.

Bisakah saya mengontrol aliran dengan katup hisap?

Tidak. Pelambatan pada sisi hisap akan menurunkan tekanan pada mata impeler dan mendorong pompa ke arah kavitasi, yang akan muncul sebagai kebisingan, getaran, dan keausan cepat pada impeler dan casing. Kontrol aliran dengan katup pelepasan, dengan penggerak frekuensi variabel, atau dengan memotong impeler pada tahap pemilihan.

Apa perbedaan antara pompa self-priming tanpa seal dan pompa self-priming seal mekanis?

Pompa segel mekanis memiliki segel yang berputar di mana poros melewati selubung; ini bekerja dengan baik bila cairannya bersih, segelnya dibilas dengan benar dan pengeringan kering dapat dihindari. Desain tanpa segel menghilangkan penetrasi tersebut sepenuhnya, sehingga menghilangkan segel sebagai jalur udara dan mengurangi sensitivitas terhadap periode kering yang singkat. Konstruksi tanpa segel biasa terjadi ketika pompa terangkat dari wadah dan menyala secara otomatis.

Seberapa tinggi pompa self-priming dapat mengangkat air?

Secara teori, tekanan atmosfer mendukung sekitar 10,3 m air di permukaan laut. Dalam praktiknya, kerugian akibat gesekan, tekanan uap cairan, dan tinggi hisap positif bersih yang diperlukan menguranginya menjadi sekitar 6 hingga 7 m untuk air dingin yang jernih, dan lebih kecil lagi untuk cairan panas atau cairan yang mudah menguap. Sebagian besar model pemancing otomatis industri memiliki nilai antara 4 dan 6 m, dan tetap berada dalam kisaran tersebut membuat pemancingan tetap cepat dan andal.
